600双层旋振筛

产品介绍

    “金禾”牌JH系列双层旋振筛指的是直径为600mm的一款圆形振动筛，该设备是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。广泛应用于0-400目的干、湿、精细、粗糙、大小比重粉末、颗粒可轻松筛选，0-600目浆态物料可轻松过滤。

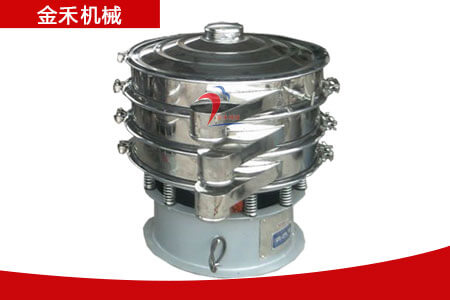

 上图为双层旋振筛真机图，物料接触部分为不锈钢304材质，底座为碳钢材质，两层三个出料口，随机安装子母分离式网架，归属于常见的轻型振动筛分设备，也就三次元振动筛，不锈钢振动筛，本公司生产的JH系列旋振筛筛可根据客户不同需求1-5层同时使用，产品型号齐全，可满足各种粉末、颗粒筛分需要求及液体过滤需求，也可设计为超声波振动筛粉机、气流振动筛粉机、GMP振动筛粉机等机型。食品行业多多采用SUS304不锈钢，对卫生级别要求不高多采用Q235A碳钢作为主要材质。

                                                                             工作原理

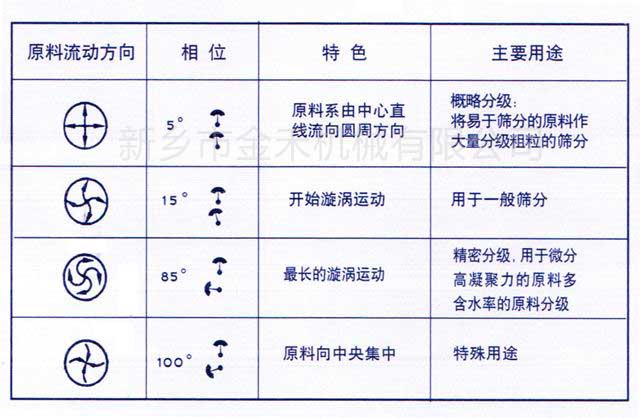

“金禾”牌JH系列旋振筛采用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到旋振筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置(弹跳球）通过频率振动不断撞击筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出，最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，具体如下图：

                                                                             产品特点

型号说明

 X--------------------------------------------------旋转（运转轨迹）

  Z--------------------------------------------------振动（电机振动）

  S--------------------------------------------------筛分机

  600-----------------------------------------------筛机尺寸（外径mm)

  2--------------------------------------------------筛机层数(如:2, 代表二层三个出料口)

  P--------------------------------------------------筛机材质（如:P , Q235碳钢）

产工艺，以下针对各行业选出一些代表性物料举例说明三次元振动筛粉机适用范围: 　　

  1、化工医药行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等； 　　

  2、粮食食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等； 　　

  3、金属冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等； 　　

  4、公害处理行业：废油、废水、染整废水、助剂、活性碳等；

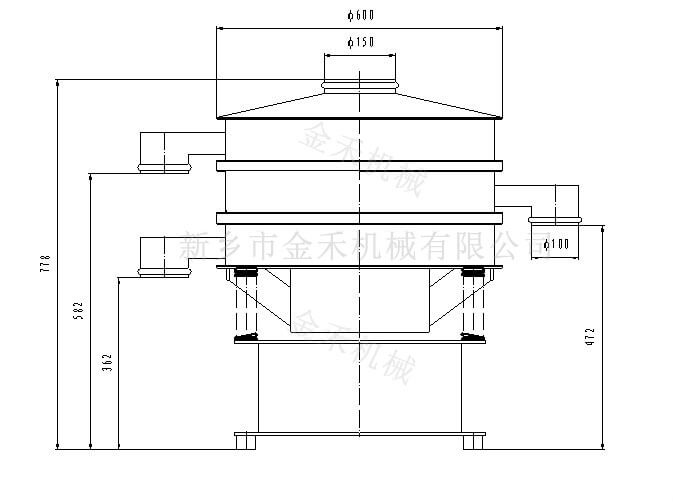

外形图展示

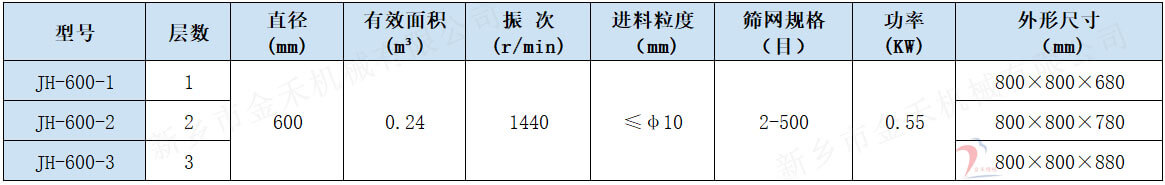

技术参数
